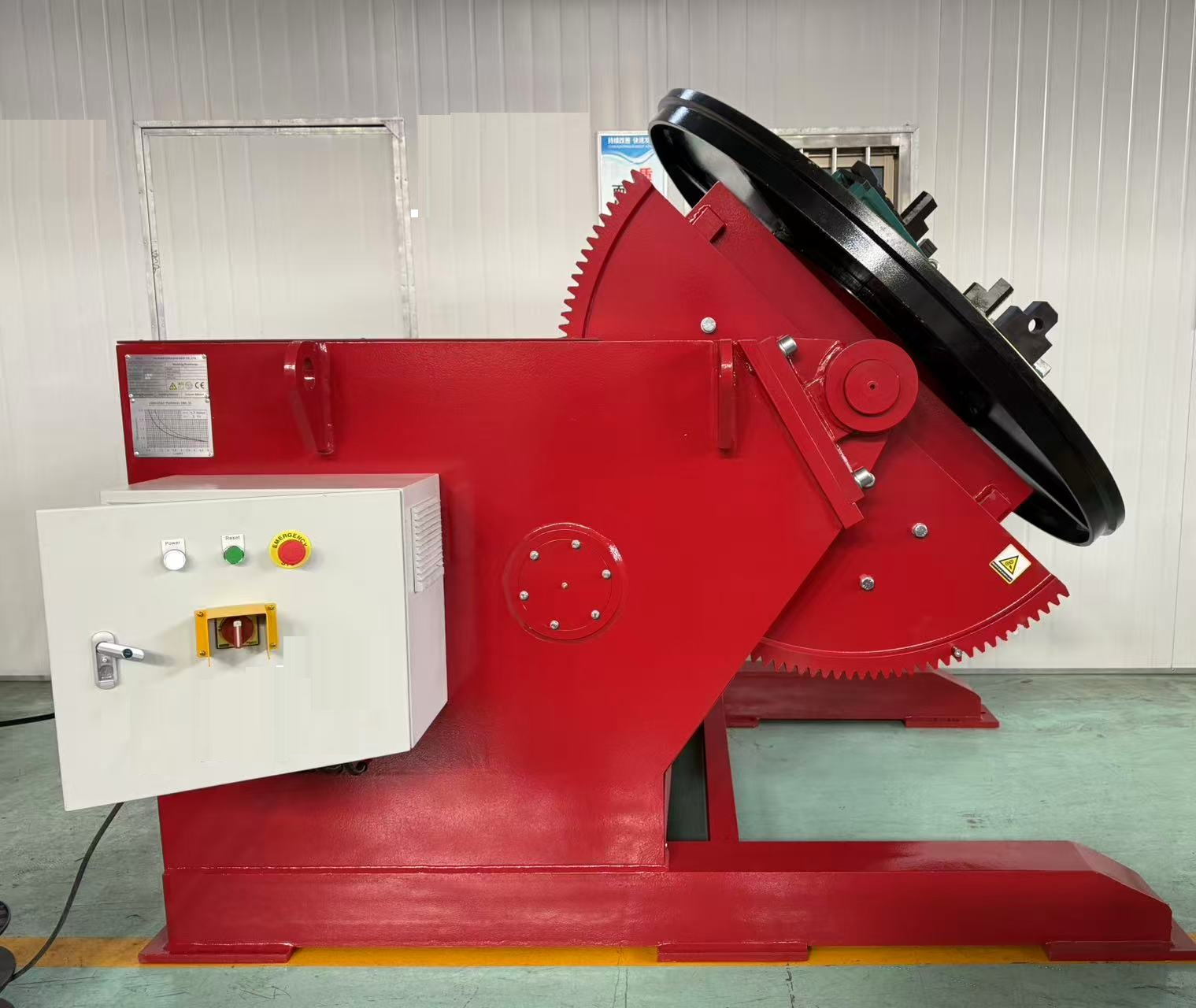

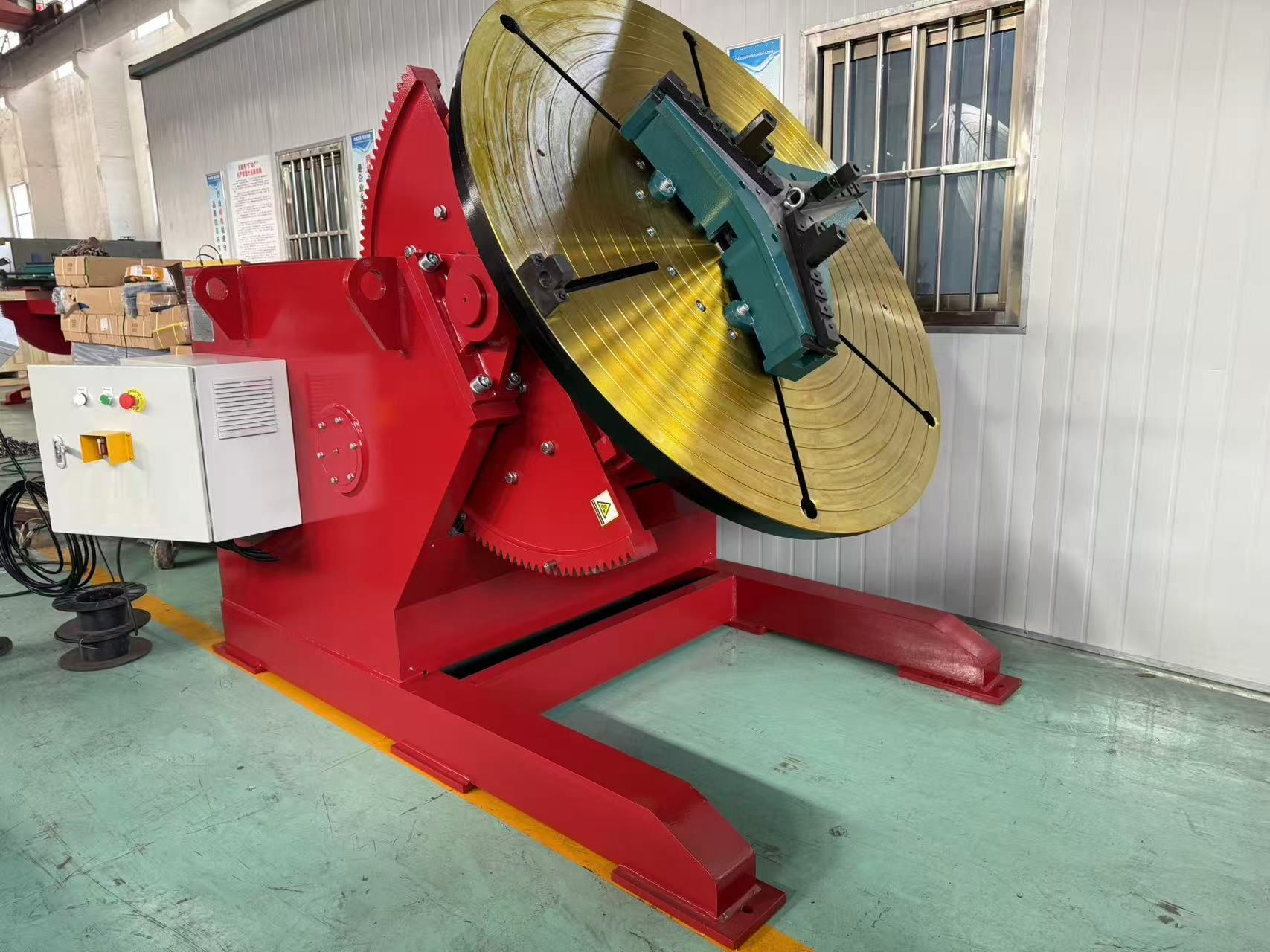

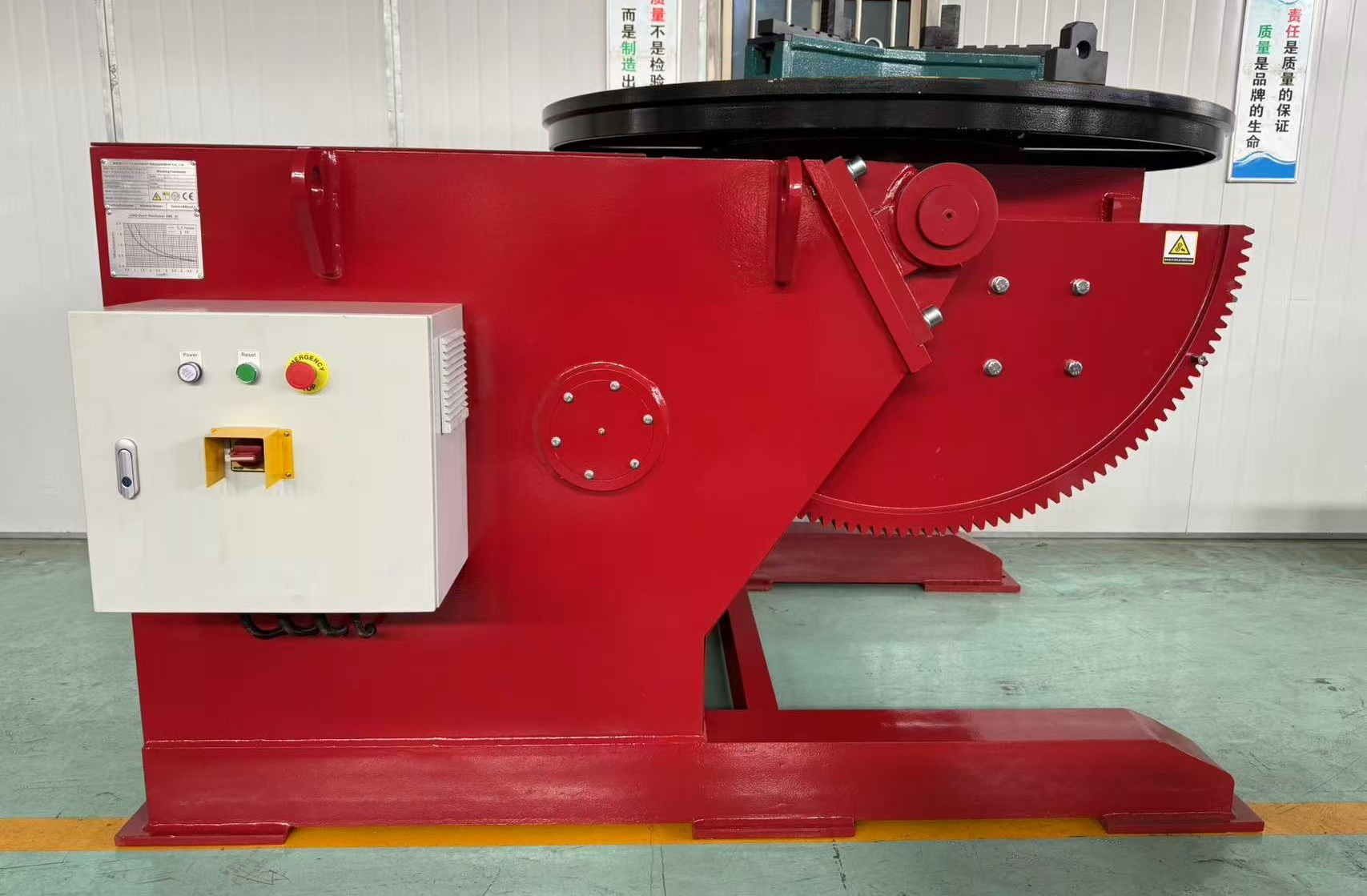

Сварочный позиционер HB-100 для поворота и наклона заготовок

Сварочный позиционер HB — промышленное оборудование для вращения и наклона металлических заготовок при сварке и сборке. Позиционер обеспечивает удобное рабочее положение детали, стабильную подачу изделия в зону сварки и позволяет повысить точность, производительность и безопасность работ.

Оборудование применяется на производстве металлоконструкций, ёмкостей, трубных узлов, фланцев, корпусов и других изделий, где требуется поворот заготовки на 360° и наклон до 90°. Благодаря инверторному приводу оператор может плавно регулировать скорость вращения планшайбы и точно подстраивать её под скорость сварки.

Преимущества сварочного позиционера HB

• поворот заготовки на 360° для удобной сварки по всему контуру;
• наклон стола до 90° для выбора оптимального положения детали;
• плавная регулировка скорости вращения;
• удобное управление с пульта и педали;
• стабильная работа при ручной и автоматической сварке;
• прочная промышленная конструкция для производственных задач;
• возможность дооснащения патроном и дополнительными опциями.

Для чего нужен сварочный позиционер

Сварочный позиционер используют, когда необходимо зафиксировать деталь в удобном положении и обеспечить её равномерное вращение в процессе сварки. Это позволяет:

• уменьшить количество неудобных сварочных положений;
• повысить качество шва;
• сократить время сборки и сварки;
• снизить нагрузку на сварщика;
• улучшить повторяемость операций на производстве.

Технические характеристики

Модель: HB-100
Грузоподъёмность: до 10 000 кг
Диаметр стола: 2000 мм
Мотор поворота: 3 кВт, инверторный привод
Скорость поворота: 0,05–0,5 об/мин, регулируемая
Момент вращения: 8000 Н·м
Мотор наклона: 5,5 кВт с тормозом
Скорость наклона: 0,55 об/мин
Момент наклона: 15 000 Н·м
Угол наклона: 0–90°
Питание: 380 В ±10%, 50 Гц, 3 фазы
Управление: пульт с кабелем 8 м
Степень защиты шкафа: IP55
Вес: 7,5 т

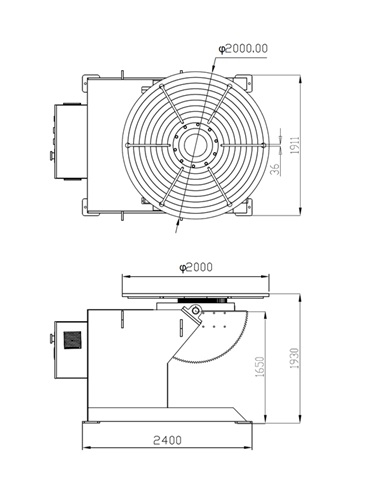

Габариты

• длина — 2400 мм;
• ширина — 1911 мм;
• высота — 1930 мм;
• диаметр стола — 2000 мм.

Оснащение и управление

Позиционер комплектуется пультом управления и педалью. На панели предусмотрены:

• цифровой дисплей скорости вращения;
• регулировка скорости;
• переключение направления вращения;
• аварийная остановка;
• наклон вверх и вниз;
• управление пуском и остановкой с педали.

Дополнительные опции

По запросу сварочный позиционер может поставляться с дополнительными опциями:

• 3-кулачковый патрон;
• изменение высоты центра вращения;
• комплект роликовых опор;
• опция движения по рельсовому пути для роликовых опор.

Это позволяет адаптировать оборудование под конкретные задачи производства и особенности изделий.

Цена и условия поставки

Стоимость сварочного позиционера рассчитывается с учётом комплектации и выбранных опций. Возможна поставка со склада поставщика в Екатеринбурге. Гарантийное обслуживание — 12 месяцев с момента поставки.

Чтобы узнать цену, срок изготовления и подобрать оптимальную комплектацию, оставьте заявку на сайте или свяжитесь с нашими специалистами.

Почему стоит заказать у нас

Мы поставляем промышленное сварочное оборудование для производственных задач и помогаем подобрать решение под массу заготовки, тип изделия и требуемый режим работы. Специалисты компании подберут конфигурацию позиционера, дополнительные опции и ответят на вопросы по поставке, подключению и эксплуатации.

Закажите сварочный позиционер HB для удобной, точной и производительной сварки на вашем предприятии.
